旋振篩結構圖

發布時間：2021-04-27 16:23:40 作者：admin 點擊: 次

旋振篩是由直立式振動電機作為激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳遞給篩面進行篩分。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

按材質分類

按特殊要求定制

旋振篩各種型號結構圖：

常用的旋振篩設備都有那些

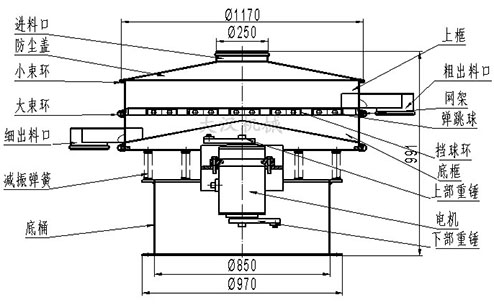

從上到下外部結構圖依次分為：進料口-防塵蓋-小束環-上框-細網-粗網-篩架-中框-膠球-沖孔板-底框-出料口-大束環-彈簧-機座。

內部振動體的結構圖：加重片-上部重錘-振動本體-振動馬達-下部重錘

直徑400mm旋振篩結構圖 400型旋振篩圖片展示
400型旋振篩

型號	直徑mm	篩網面積m	篩網規格（目）	進料粒度mm	振次rpm	有效篩面直mm	層數	功率Kw	處理量kg/h
DH-400	Φ400	0.24	2-500	<Φ10	1500	Φ350	1-5	0.18	100

600mm單層旋振篩結構圖 600型旋振篩圖片展示
600型旋振篩

型號	直徑mm	篩網面積m	篩網規格（目）	進料粒度mm	振次rpm	有效篩面直mm	層數	功率Kw
DH-600	Φ600	0.24	2-500	<Φ10	1500	Φ560	1-5	0.25

800mm單層旋振篩結構圖
800型旋振篩

型號	直徑mm	篩網面積m	篩網規格（目）	進料粒度mm	振次rpm	有效篩面直mm	層數	功率Kw
DH-800	Φ800	0.45	2-500	<Φ15	1500	Φ760	1-5	0.55

1000mm單層旋振篩外形結構
1000型旋振篩

型號	直徑mm	篩網面積m	篩網規格（目）	進料粒度mm	振次rpm	有效篩面直mm	層數	功率Kw
DH-1000	Φ1000	0.67	2-500	<Φ15	1500	Φ930	1-5	0.75

1200mm旋振篩單層結構圖
1200型旋振篩

型號	直徑mm	篩網面積m	篩網規格（目）	進料粒度mm	振次rpm	有效篩面直mm	層數	功率Kw
DH-1200	Φ1200	1.0	2-500	<Φ15	1500	Φ1130	1-5	1.1

1500mm旋振篩結構圖
1500型旋振篩

型號	直徑mm	篩網面積m	篩網規格（目）	進料粒度mm	振次rpm	有效篩面直mm	層數	功率Kw
DH-1500	Φ1500	1.6	2-500	<Φ15	1500	Φ1430	1-5	1.5

旋振篩分范圍

旋振篩無論物料是干/濕，是精細是粗糙，是比重大是比重輕，0-400目都可以篩選，不管是液態的，還是漿狀的0-600目都可以過濾。

旋振篩：漿液，顆粒，粉末等物料篩分現場

旋振篩的使用目的

一、分級，多適用于干物料的篩分

二、去雜質，可對高流量物料中的小部分大顆粒進行快速分離

三、去液體，單層，多層使用。十分有效的處理固體，液體的混合物料，快速實現固液分離。
